Model 01: The Slide

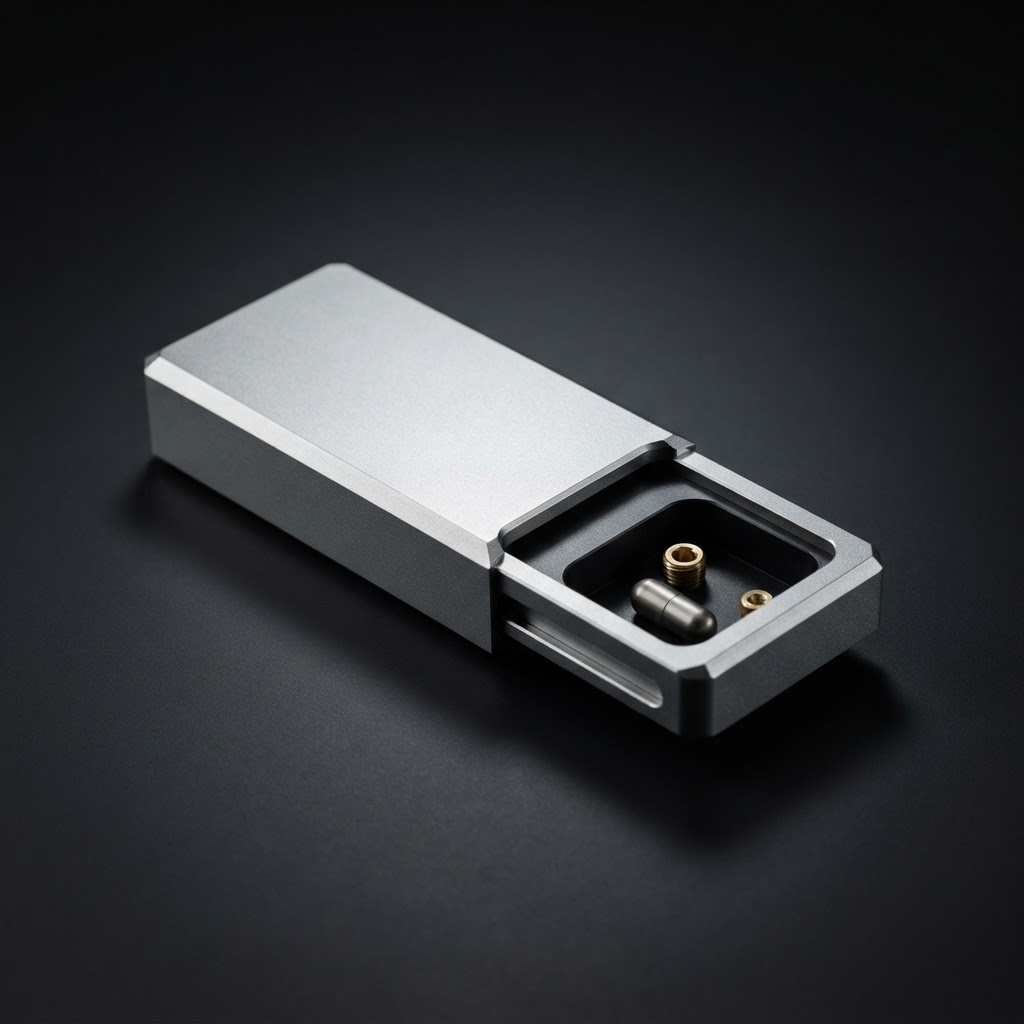

Ein Etui für Kapseln und Softgels. Außen EN AW-6060 T6 Rechteckrohr, innen eine gedruckte Wanne mit zwei Fächern zu je 14,1 cm³. Ein Druck auf die Taste hinten öffnet sie, Magnete halten sie in vier Stellungen.
- Maße
- 84,75 × 40 × 20 mm
- Gewicht
- < 85 g (Zielwert)
- Gehäuse
- EN AW-6060 T6
- Inhalt
- 2 × 14,1 cm³
Zzgl. 3,90 € Versand innerhalb Deutschlands. Gemäß § 19 UStG wird keine Umsatzsteuer berechnet. Lieferung 3–4 Wochen nach Bestellung.
Datenblatt
| Außenmaße | 84,75 × 40 × 20 mm |
|---|---|
| Gewicht, leer | < 85 g (Zielwert) |
| Inhalt | 2 Fächer mit je 14,1 cm³ |
| Gehäuse | EN AW-6060 T6, Wand 2,0 mm, E6/EV1 eloxiert |
| Kapselwanne | igus iglidur I150, FDM |
| Chassis, Schienen, Frontkappe | PETG matt schwarz, FDM |
| Spiel Wanne zu Rohr | 0,25 mm je Seite, 0,30 mm zur Decke |
| Raststellungen | 0 / 4,3 / 35,5 / 67,7 mm (zu / Park / Stufe 1 / Stufe 2) |
| Druckpunkt Taste | 2,4 N (Simulation) |
| Haltekraft, geschlossen | 1,6–2,1 N (Simulation) |
| Magnete | 10 × NdFeB N52, Ø 4 × 2 mm |
| Dichtheit | nicht luftdicht, nicht wasserdicht |
| Kindersicherung | keine |
Aufbau
Sieben Positionen (Kein verschleißendes Silikon-Inlay nötig)
- Positionen
- 07
- Magnete NdFeB N52
- 10
- Silikon-Inlays
- 00
Stückliste
| Pos. | Benennung | Werkstoff | Fertigung | Menge |
|---|---|---|---|---|
| 1 | Gehäuse40 × 20 × 2 mm, 80 mm · E6/EV1 eloxiert · 45°-Fase · Böhmit-passiviertEN AW-6060 T6Lohnzuschnitt | EN AW-6060 T6 | Lohnzuschnitt | ×1 |
| 2 | Kapselwanne mit Daumentaste2 Längsfächer · Schaufelradius · 45°-Dachschrägen · 2 Magneteigus iglidur I150 (LFGB)In-House FDM, DE | igus iglidur I150 (LFGB) | In-House FDM, DE | ×1 |
| 3 | Chassis mit RückkappeFestanschlag · Daumenfenster 26,4 × 15,6 mm · QuetschrippenPETG MatteIn-House FDM, DE | PETG Matte | In-House FDM, DE | ×1 |
| 4 | Seitenschienen L/RHochkant in den unteren Rohrecken · je 4 MagnetePETG MatteIn-House FDM, DE | PETG Matte | In-House FDM, DE | ×2 |
| 5 | FrontkappeBündig · 0,15 mm Haarfuge · M-PrägungPETG MatteIn-House FDM, DE | PETG Matte | In-House FDM, DE | ×1 |
| 6 | TrennstegRastet werkzeuglos zwischen Vorder- und Hinterfach einigus iglidur I150 (LFGB)In-House FDM, DE | igus iglidur I150 (LFGB) | In-House FDM, DE | ×1 |
| 7 | Neodym-Magnete2 × 4 in den Schienen, 2 in der Wanne · Magnet auf Magnet, ohne KunststoffwandNdFeB N52, Ø 4 × 2 mmZukauf | NdFeB N52, Ø 4 × 2 mm | Zukauf | ×10 |
| – | Silikon-Inlay | entfällt |
Funktion
Draufsicht, Deckfläche geschnitten. Ein Druck auf die Taste hinten schiebt die Wanne in die Park-Stellung bei 4,3 mm. Von dort ziehst du sie in Stufe 1 oder Stufe 2.
Hub 0,0 / 67,7 mm
Fertigung
Batch 001 entsteht ohne Werkzeugform. Das ist der Grund für die Stückzahl und der Grund für den Preis.
Das Gehäuse ist EN AW-6060 T6 Rechteckrohr, 40 × 20 × 2 mm, im Lohn auf 80 mm gesägt, mit 45°-Stirnfase, E6/EV1 eloxiert und Böhmit-passiviert.
Die Innenteile drucke ich selbst in Baden-Württemberg, Deutschland, im FDM-Verfahren, ohne Stützstrukturen. Kapselwanne und Trennsteg sind aus igus iglidur I150, einem Gleitkunststoff, der ohne Schmierung im Aluminium läuft. Chassis, Seitenschienen und Frontkappe sind aus mattem PETG. Druckschichten sind bei genauem Hinsehen sichtbar.
Jedes Stück wird montiert, auf Zugkraft geprüft und nummeriert, von 001–060.

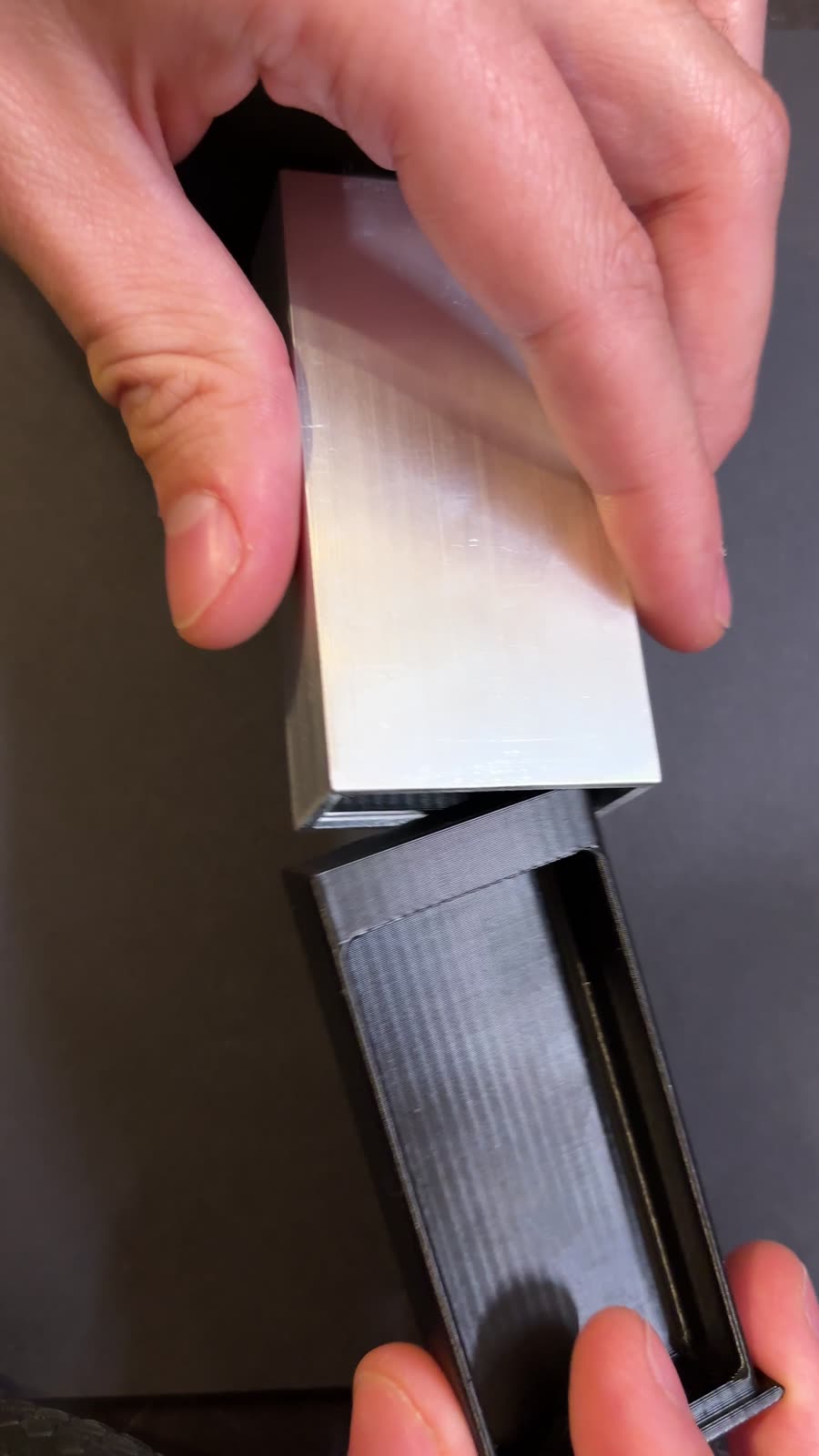

Abb. 02 · Mittlere Raststufe. Prototyp V3, Rohr unbehandelt.

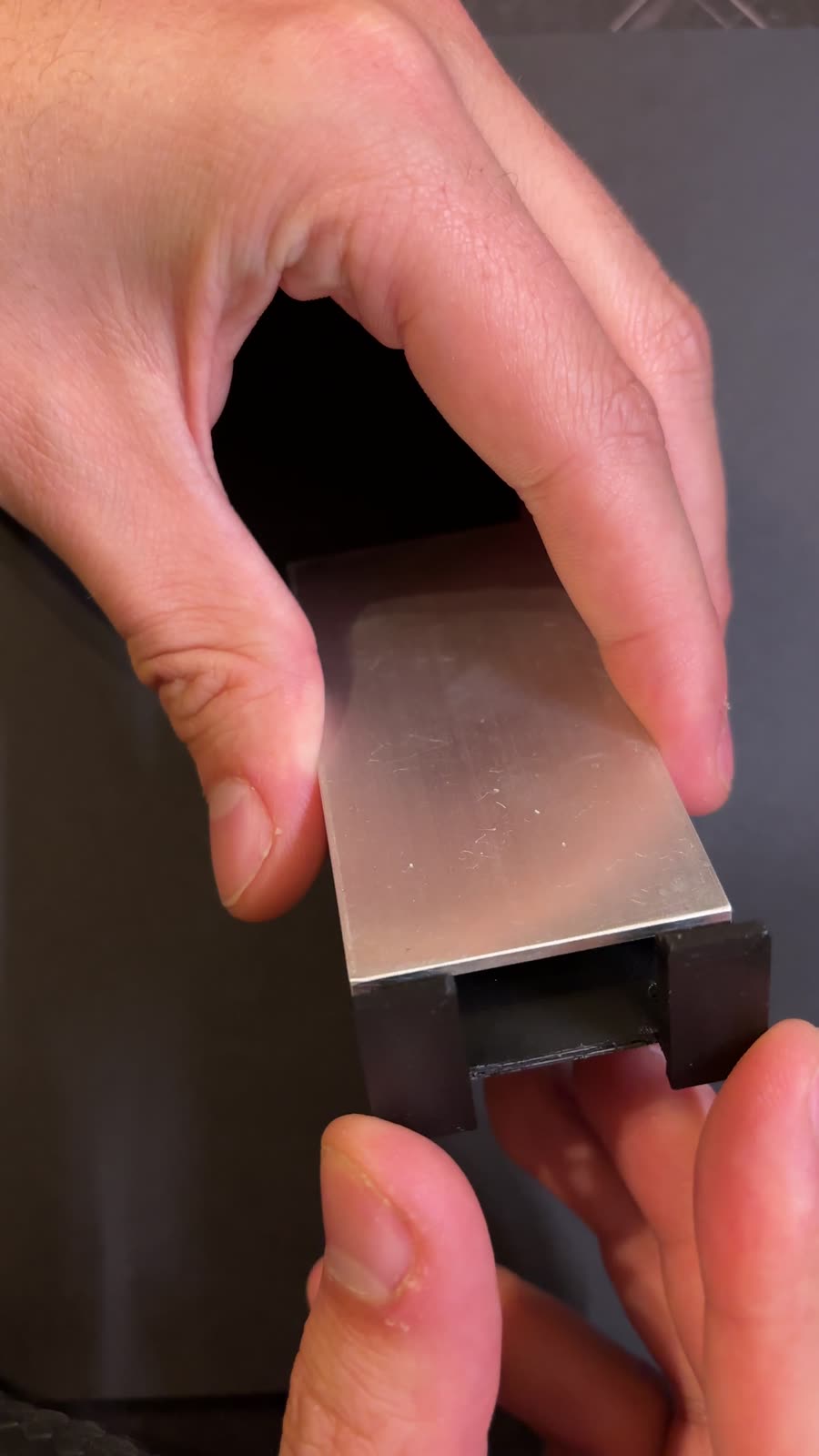

Abb. 03 · Rohr 40 × 20 × 2 mm und gedruckte Kapselwanne. Abb. 04 · Prototyp V3 in Bewegung, mit Originalton. Abb. 05 · Gedruckte Kapselwanne vor dem CAD-Modell. Abb. 06 · Endstück mit Bodenschiene und 6 Magnetaufnahmen in Fusion. Abb. 07 · Zeichnungsableitung Kapselwanne V3, 18.09.2026.
Logbuch
| Datum | Eintrag | Wert |
|---|---|---|
| Serienstand THUMB v6.3 freigegeben: Umstieg auf rückseitige Daumentaste, 4-Stufen-Kinematik (inkl. Park-Position bei 4,3 mm) und 10 × N52 Magnete (Ø 4 × 2 mm) in Klemmrippen-Sitz nach 3.000 Monte-Carlo-Simulationen.v6.3 | v6.3 | |
| Produktdaten festgelegt: drei Raststufen, acht Magnete N52 Ø 8 × 2 mm.0 / 35 / 60 mm | 0 / 35 / 60 mm | |
| Werkstoffe festgelegt: Kapselwanne igus iglidur I150, Endstück PETG matt. Beide aus dem eigenen FDM-Druck. | ||
| Zeichnungsableitung Kapselwanne V3 in Fusion.Breite 35,8 mm | Breite 35,8 mm |
Nächster Schritt: Serienfertigung Batch 001. Gehäuse sägen und eloxieren lassen, Innenteile drucken.
Hersteller
Ich wollte keine Pillendose mehr in der Tasche.
Ich bin David Alexander Furtwängler. Meine Supplements hatte ich jeden Tag dabei, in einer Plastikdose, die klapperte und nach Apotheke aussah.
Model 01 habe ich in Fusion konstruiert. Die Innenteile drucke ich selbst in Baden-Württemberg, jedes Stück montiere und prüfe ich selbst.
David Alexander Furtwängler
Konstrukteur und Hersteller, Baden-Württemberg, Deutschland
Bestellung
| Preis | 49,00 € |
|---|---|
| Versand Deutschland | 3,90 €, DHL mit Sendungsverfolgung |
| Versand in andere Länder | Länder und Kosten siehst du in der Kasse |
| Umsatzsteuer | keine, Kleinunternehmer nach § 19 UStG |
| Lieferzeit | 3–4 Wochen nach Bestellung |
| Batch | 001, 60 nummerierte Stück, höchstens 2 pro Bestellung |
Lieferumfang
- 1 × Model 01, nummeriert 001–060
- 1 × Schiebeschachtel, Karton schwarzgeplant
- 1 × Datenkarte mit Seriennummergeplant
Bezahlung über Stripe. Der Betrag wird mit der Bestellung fällig.
Außerhalb der EU können Zoll und Einfuhrumsatzsteuer anfallen. Diese trägst du.
Fragen
Wie viel passt hinein?
Zwei Fächer mit je 14,1 cm³. Stufe 1 öffnet das vordere Fach, Stufe 2 beide.
Was ist Metall, was ist gedruckt?
Das Gehäuse ist Aluminium. Kapselwanne und Endstück drucke ich im FDM-Verfahren aus igus iglidur I150 und PETG. Bei genauem Hinsehen sind die Druckschichten an den Innenteilen sichtbar.
Ist Model 01 dicht?
Nein. Zwischen Wanne und Rohr sind je Seite 0,25 mm Spiel. Für Kapseln und Softgels reicht das, für Pulver und Flüssigkeiten nicht.
Wie reinige ich es?
Schlitten herausziehen und mit einem trockenen oder leicht feuchten Tuch auswischen. Nicht in die Spülmaschine.
Darf ich Medikamente darin aufbewahren?
Nur solche, die nicht kindersicher verwahrt werden müssen. Model 01 hat keine Kindersicherung.
Wann wird verschickt?
Model 01 wird nach Bestellung gefertigt und montiert. Das dauert 3–4 Wochen. Danach geht dein nummeriertes Exemplar mit DHL und Sendungsverfolgung raus.
Versendest du ins Ausland?
Ja. Welche Länder möglich sind und was der Versand kostet, siehst du in der Kasse vor dem Bezahlen. Außerhalb der EU können Zoll und Einfuhrumsatzsteuer anfallen, die du trägst.
Kann ich zurückgeben?
Du hast ein gesetzliches Widerrufsrecht von 14 Tagen ab Erhalt der Ware. Schreib mir oder nutze die Schaltfläche „Vertrag widerrufen“ unten auf der Seite.
